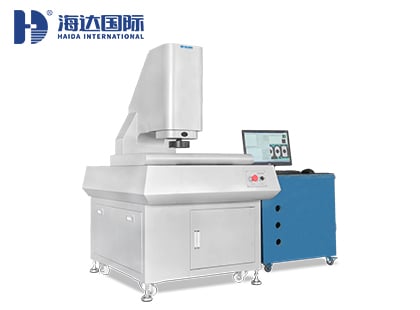

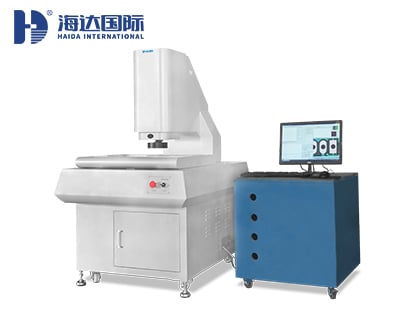

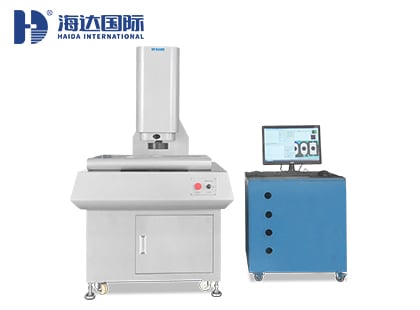

一、經典型全自動影像測量儀產品簡介：

1、全自動光學影像測量儀工作原理：被測工件（置于工作臺上）由LED表面光或輪廓光（在底座內）照明后，經變焦距物鏡與彩色CCD攝影機罩殼內攝取被測零件影像，再通過S端子傳送至計算機及顯示器上，軟件在顯示器上產生的視頻十字線為基準，對其進行瞄準測量，通過工作臺帶動光學尺與在X、Y方向上移動，取空間各點坐標值，由轉接卡至計算機，對測量坐標值進行編程自動幾何運算，完成各種數據自動測量和數據自動采集工作。適用于飛機異性零件、軍工小零件、手機零部件、新能源電池、PCB、FPC、液晶面板、模具以及精密五金的檢測和設計開發。

二、經典型全自動影像測量儀應用行業：
  廣泛應用于飛機小零件，航天研究所，航天標準件，軍工異形小件、計量院，導電粒子、PCB板、TP、TFT、手機配件、皿配件、模具產品、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鐘表、電線、沖壓產品、塑膠產品、汽車配件、醫療器械、計量院、高等院校等領域。

三、經典型全自動影像測量儀儀器特點：
  ①高穩定性，高剛性
  采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
  采用航空高強度7075鋁合金工作臺，經過嚴格人工時效，保證導軌安裝穩定性和韌性，確保長期使用數據穩定。
  ②高精度，高可靠性
  采用高精密線性導軌和研磨級絲桿，保證儀器極高的機械精度和穩定性。
  三軸英國雷立紹金屬反射式光柵尺，分辨率為1μm，讀數更加穩定可靠。
  全封閉鈑金設計，電器控制系統，電腦主機，整機三位一體，遠途運輸安全可靠，啟動開關鑰匙控制設計，同時增加防鼠患設計。
  ③高清晰圖像
  程控式5環40區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
  工業級高分辨率彩色CCD，RGB還原性高，高清晰影像效果，白平衡自動調節，確保高品質測量畫面。
  ④全自動控制
  三軸CNC閉環控制系統，穩定安全地控制平臺移動。
  ⑤可定制
  可實現Z軸非接觸式影像精確測高和平面度測量，可加裝接觸式側頭。

四、自動影像測量儀技術參數
