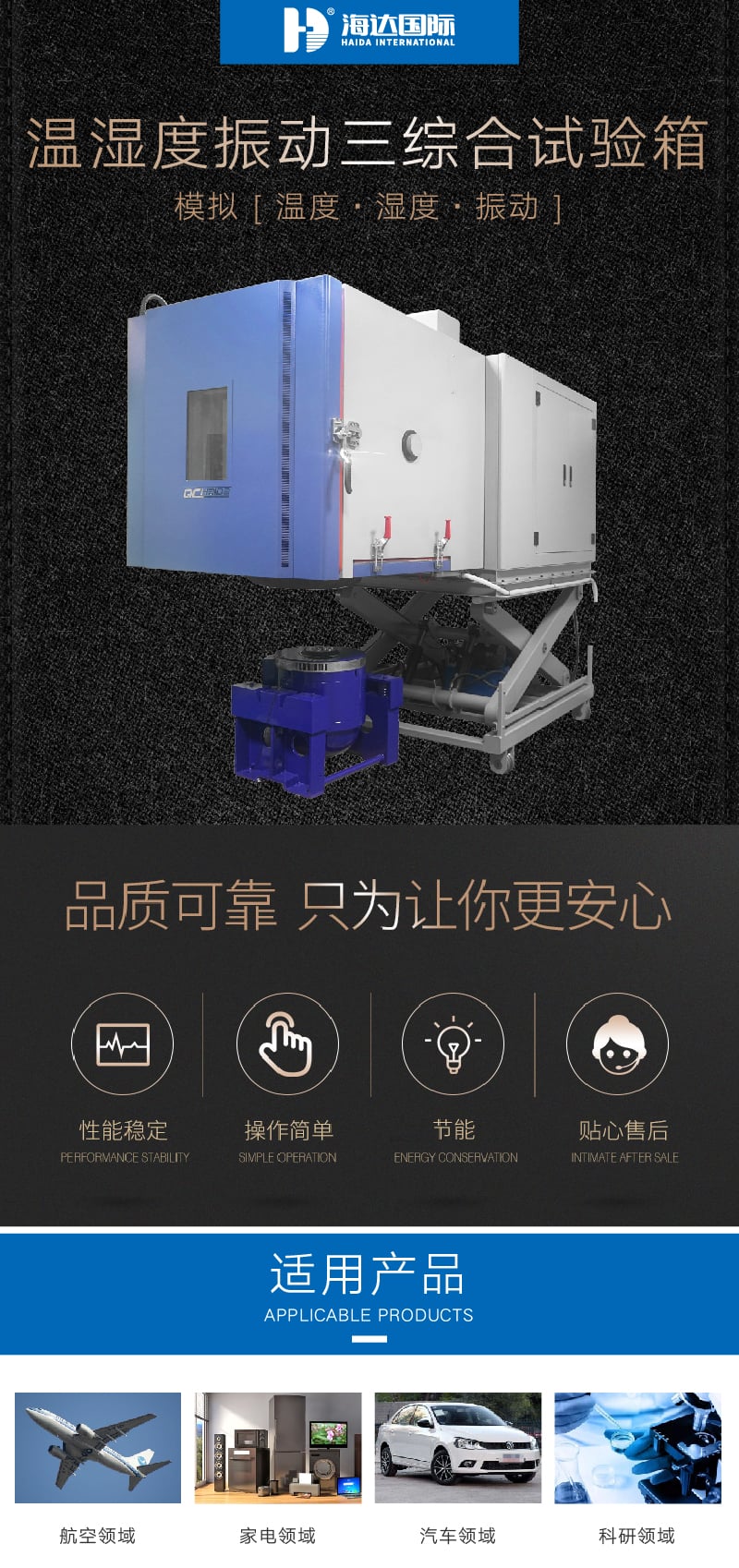

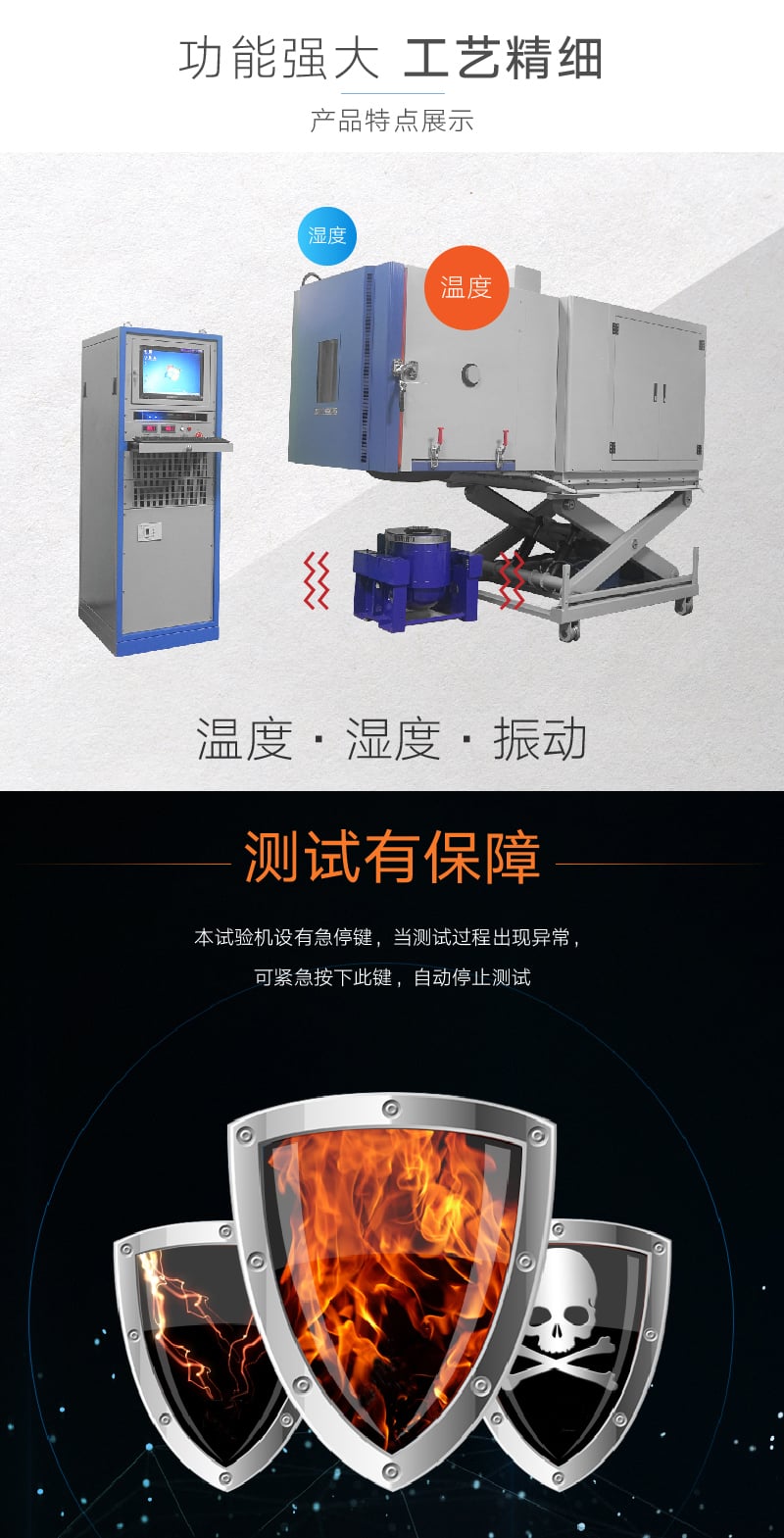

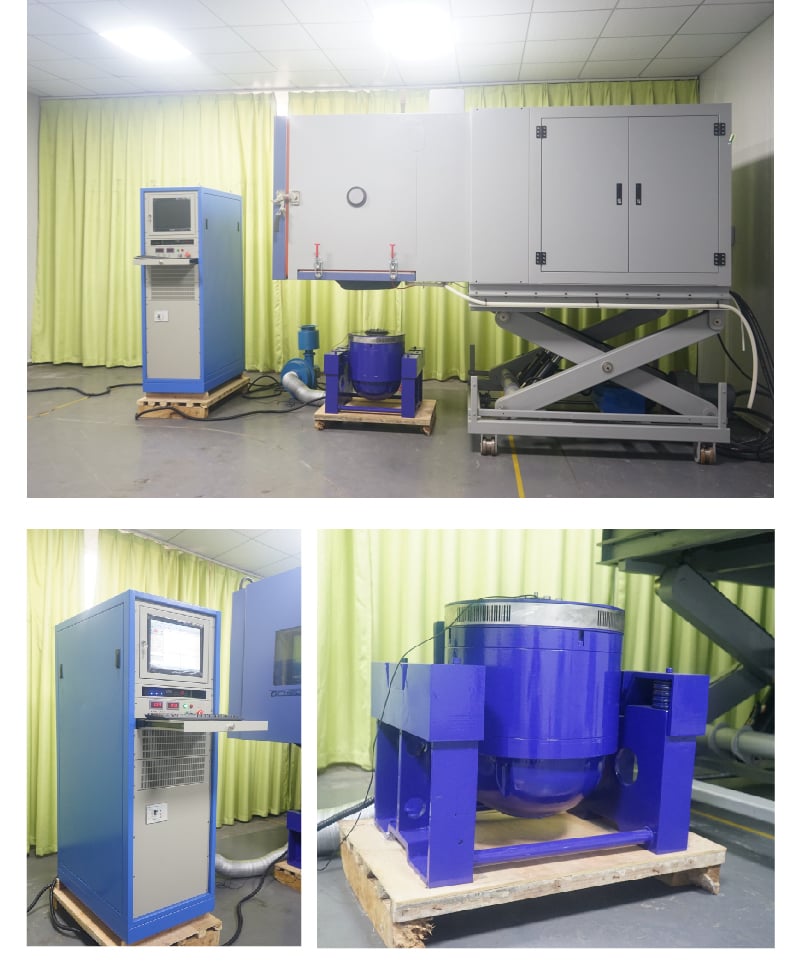

一、三綜合溫濕度振動試驗箱特點

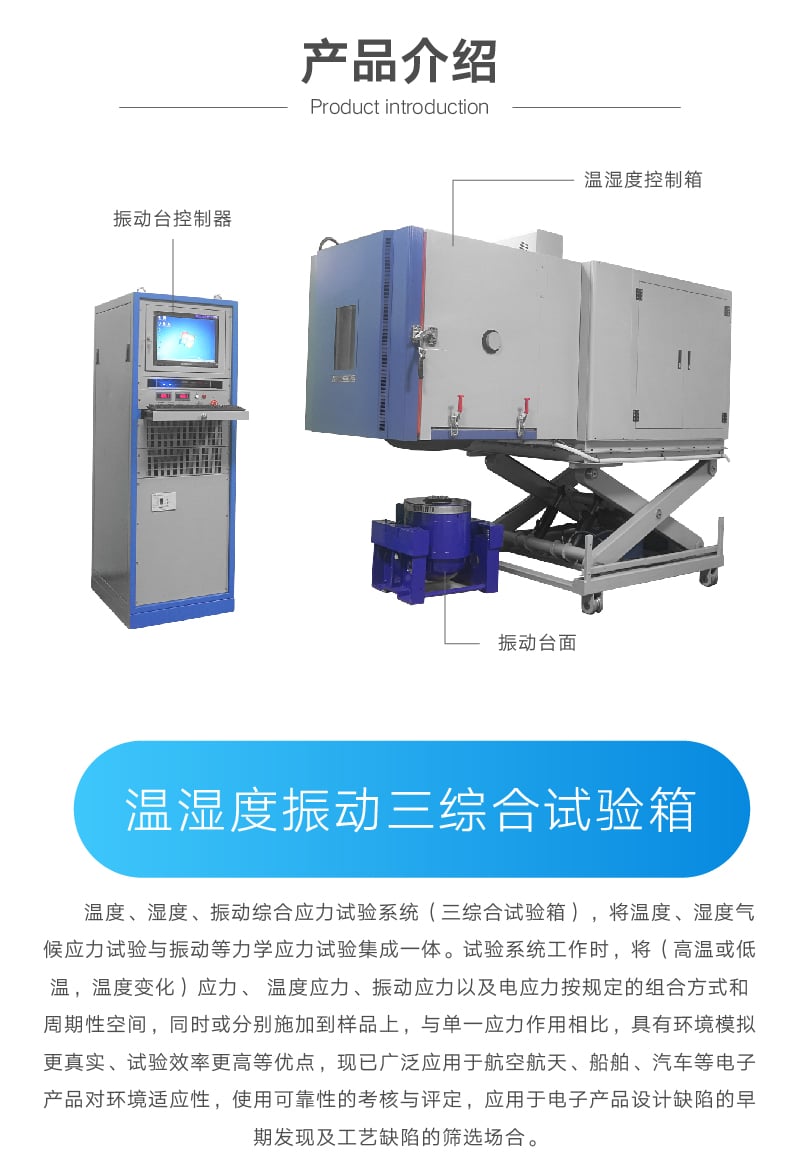

　　1、溫度、濕度、振動綜合應力試驗系統(三綜合試驗箱)，將溫度、濕度氣候應力試驗與振動等力學應力試驗集成一體。試驗系統工作時，將(高溫或低溫，溫度變化)應力、 溫度應力、振動應力以及電應力按規定的組合方式和周期性空間，同時或分別施加到樣品上，與單一應力作用相比，具有環境模擬更真實、試驗效率更高等優點，現已廣泛應用于航空航天、船舶、汽車等電子產品對環境適應性，使用可靠性的考核與評定，應用于電子產品設計缺陷的早期發現及工藝缺陷的篩選場合。

二、三綜合溫濕度振動試驗箱標準

　　1、GB/T 2423.102-2001 電工電子產品環境試驗 第二部分：試驗方法 試驗：溫度(低溫，高溫)/低氣壓振動(正弦)綜合

　　2、GJB150.24A-2009軍用裝備實驗室環境試驗方法 第24部分：溫度-濕度-振動-高度試驗

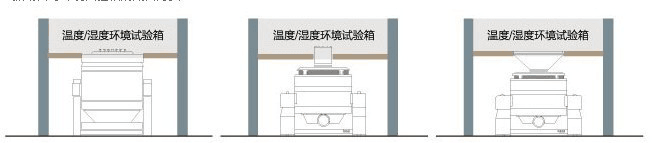

三、三綜合溫濕度振動試驗箱振動系統：

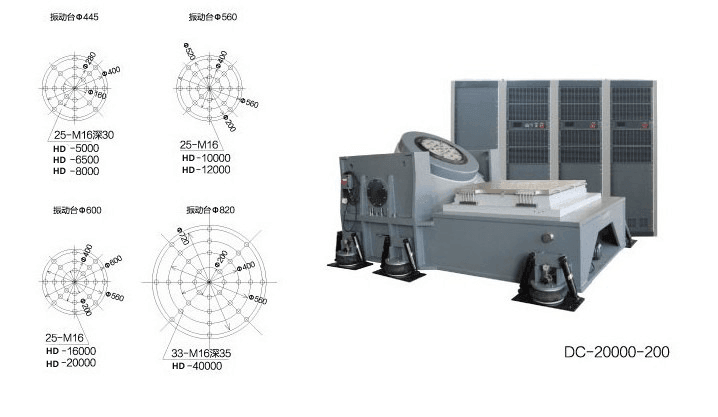

　　1、DC系列通用型電動振動臺(水冷)

　　2、臺面螺孔布置圖(單位：mm)

四、三綜合溫濕度振動試驗箱規格參數

　　1、規格參數： R-PTH-Z-306 R-PTH-Z-408 R-PTH-Z-800 R-PTH-Z-1000

　　2、內尺寸HxWxD(cm)： 85x60x60 85x60x80 100x100x80 100x100x100

　　3、外尺寸： 175x80x102 175x80x132 190x120x132 190x120x152

　　4、振動臺臺面最大尺寸cm：水平臺面：400x400 水平臺面：400x400 水平臺面：400x400 水平臺面：400x400

　　垂直臺面：400x400 垂直臺面：400x400 垂直臺面：400x400 垂直臺面：400x400

　　5、溫度范圍：-70℃～150℃(S), -40℃～150℃(L),-20℃～150℃(R)

　　6、濕度范圍：20%～98%R.H (10%～98%R.H;5%～98%R.H為特殊選用條件).

　　7、溫/濕穩定度：±0.5℃, ±2%.

　　8、溫/濕均勻度：±1℃, ±2%.

　　9、溫.濕度偏差：≤±2℃/ ±3%RH.

　　10、升溫時間：約3～4℃/min.

　　11、降溫時間：約0.7℃～1℃/min (特殊要求可定做：快溫變型5℃～25℃/min,線性/非線性可調).

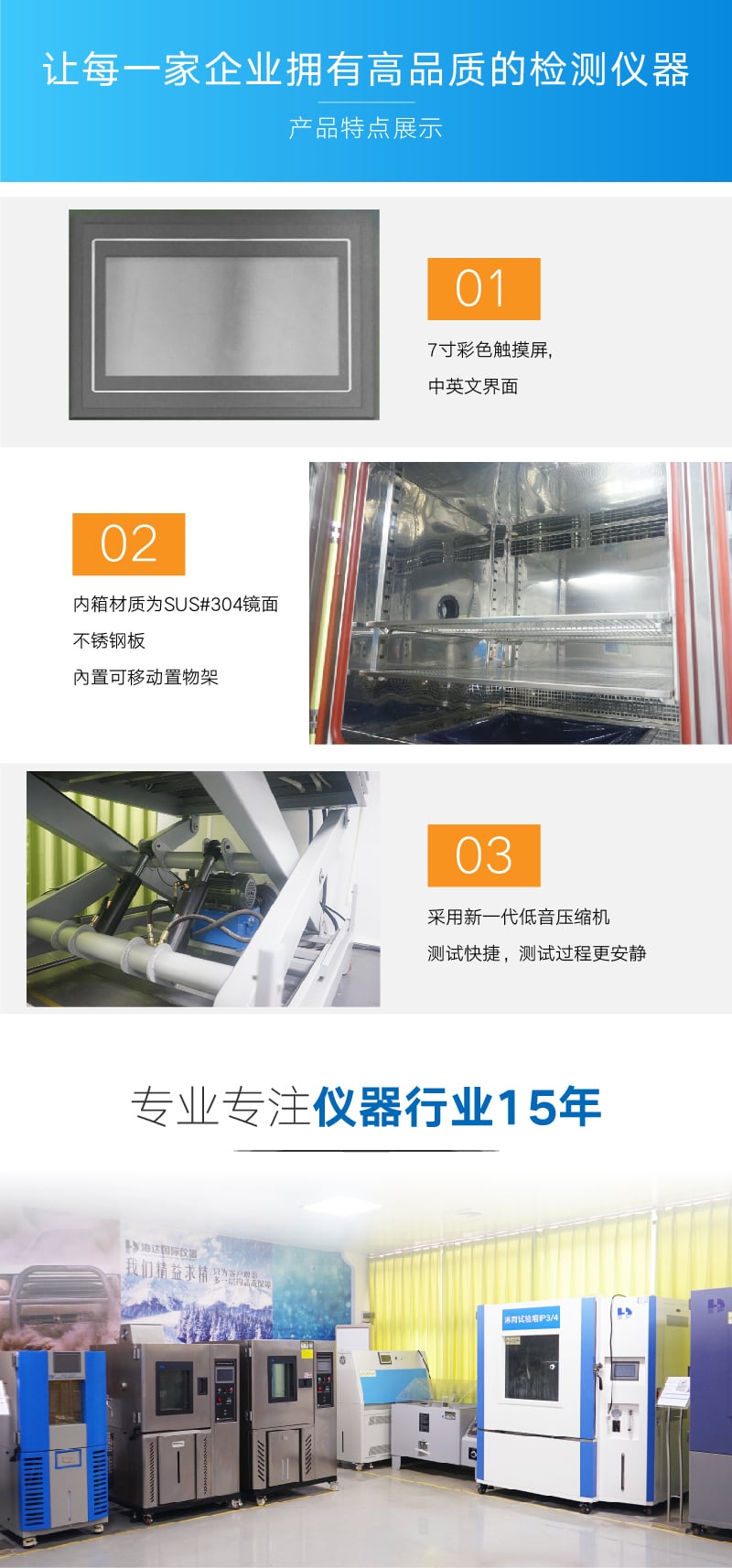

　　12、內箱：SUS 304# 8K鏡面不銹鋼板.

　　13、外箱：優質冷軋鋼板，表面防銹處理后靜電噴塑.

　　14、保溫材料：聚氨酯泡沫+玻璃纖維.

　　15、控制器：自主研發溫濕度控制系統.

　　16、顯示屏：7英寸，800x480點陣真彩LCD觸摸屏.

　　17、設定方式：中英文菜單(切換)，觸摸屏輸入方式.

　　18、程序容量：250組/12500段/每組32000次循環.

　　19、顯示分辨率：溫度0.1℃，濕度0.1%RH,時間1S.

　　20、溫度測量：PT100鉑金電阻.

　　21、濕度測量：干濕球.

　　22、通訊功能：標配：USB,RS-232C接口， 選配：遠程操控功能.

　　23、記錄功能：采樣周期3S到60S任意設定.

　　24、系統：法國(泰康)全封閉壓縮機組或德國(比澤爾)半封閉式高效壓縮機.

　　25、制冷劑：環保冷媒： 單級一級R-404A, 復疊二級R-23 .

　　26、冷卻：風冷或水冷.

　　27、供水方式：磁力泵供水.

　　28、儲水容量：30L.

　　29、試驗用水：去離子水或蒸餾水.

　　30、加熱系統：不銹綱鰭片式加熱管加熱空氣方式.

　　31、加濕系統：不銹鋼護套式電熱蒸氣發生方式.(特點：密封性能極好，有效防止蒸汽流失).

　　32、安全保護：壓縮機超壓、過載、過熱、過流保護;超溫保護;漏電保護;風機過載保護;相序保護;加濕干燒保護;水箱缺水警報系統.

　　33、標準配置：觀視窗;視窗觀測燈;測試孔(￠50x1只); 試料架(2組); 超溫保護器; 時間信號接口.

　　34、選配件：有紙或無紙記錄儀;特殊規格測試孔;特殊規格樣品架;10寸液晶觸摸屏.

　　35、電源：AC3￠5W380V50HZ.
